Mitkä ovat DR: n aseman koot ja sovellukset. Pistorasiavain työkalu?

Mitkä ovat DR: n perustyypit. pistorasiaavaimet?

Pistorasioissa käytetään ensisijaisesti neliömäisen aseman ja pistorasian koon yhdistelmää tehtävien suorittamiseksi, jotka vaativat vaihtelevia intensiteettiä ja tilaa. Yleisiä pistorasiavaimuksia on kolme pääajoneuvoa:

1/4 "tohtori. Universal -pistorasiavain työkalu:

1/4 ”tohtori. Pistorasiavaintyökalut ovat sopivia suljettuihin, vähä-torjunta-aukkoihin, kuten sähköasennukseen, kojetaulun korjaamiseen ja pieneen laitteeseen. Niiden kahvat ovat tyypillisesti 100–150 mm pitkiä, mikä tekee niistä joustavia ja käteviä käytettäväksi tiukkoissa tiloissa. Ne ovat myös suhteellisen edullisia, joten heistä on ihanteellinen valinta lähtötason korjauksiin ja tarkkuustyöhön. 1/4 tuuman dr.. Pistorasiavaintyökaluilla on kuitenkin rajoitettu kuormituskapasiteetti, nimellisvärimet ovat yleensä 5-25 Newton-metriä (NM). Korkean vääntömomenttien sovellukset voivat helposti vahingoittaa neliöpäätä tai kahvaa, etenkin kun työskentelet teräspultteilla tai korkean lujuuden kiinnikkeillä, mikä johtaa rikkoutumiseen tai muodonmuutoksiin. Siksi niitä käytetään erityistä varovaisuutta.

3/8 "tohtori. Metrinen pistorasiavain työkalu:

Verrattuna 1/4 ”DR. 3/8 ”tohtori. Pistorasiavain työkalu , on noin 25% vahvempi ja sen pistorasian halkaisija on hiukan suurempi 0,022 tuumaa. Se sopii keskimääräisiin vääntömomenttisovelluksiin, tyypillisesti välillä 20-75 nm. Sen kahvan pituus vaihtelee tyypillisesti välillä 150 - 200 mm, mikä tarjoaa kohtalaisen vipuvaikutuksen vakaata ja joustavaa toimintaa varten. 3/8-tuumainen pistorasia soveltuu pienten moottorin korjaamiseen, mekaaniseen kokoonpanoon, kotitalouskoneisiin ja keskisuuriin teollisuuslaitteisiin. Sitä voidaan käyttää myös lisävarusteiden kanssa, kuten räikkät, yleiset liitokset tai laajennustangot monimutkaisten tai vaikeiden sovellusten käsittelemiseksi.

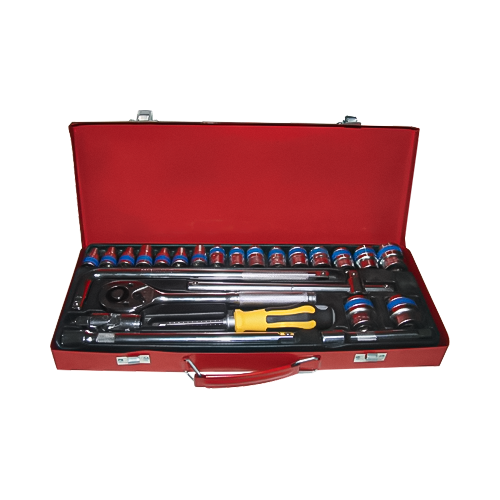

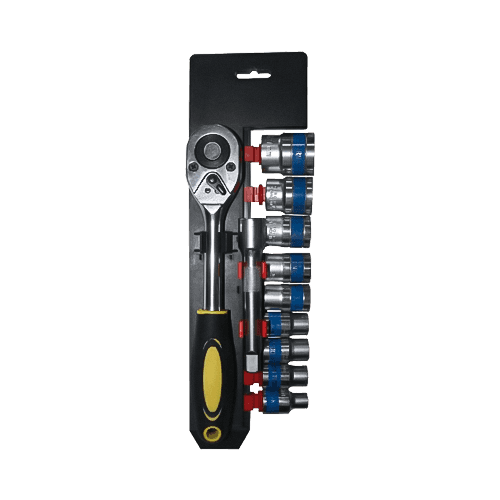

1/2 "DR. Pistorasian jakoavain työkalu:

Yleisimmin käytetty raskas pistorasiatyökalu, 1/2 ”tohtori. Pistorasiavain työkalu on noin 21% vahvempi kuin 3/8 "pistorasia. 0,027": n suurempi pistorasian halkaisija kestää vääntömomentit 150 - 250 nm. Se soveltuu korkean luvan pulttien kiristämiseen autojen runkoissa, moottorin kiinnikkeissä, suurissa koneissa ja teollisissa sovelluksissa. Pistorasiat on suunniteltu tasapainottamaan pituutta ja vipuvaikutusta, kahvat ovat tyypillisesti välillä 200 - 300 mm. Tämä varmistaa riittävän vääntömomentin korkean intensiteetin aikana vahingoittamatta pistorasiaa tai kiinnitystä ylikuormituksen vuoksi. Käytännössä, kun ne käytetään asianmukaisten lisävarusteiden kanssa, he voivat käsitellä vaativia tehtäviä, kuten rakennuskoneita, nostolaitteita ja raskaita kuljetusvälineitä, mikä tekee niistä välttämättömiä työkaluja huolto- ja teollisuusympäristössä.

Kuinka valita oikea pistorasia?

Kun valitset pistorasian kokoa, harkitse kiinnitysmääritysten ja työtilan lisäksi myös vääntömomentin vaatimuksia, materiaalin voimakkuutta ja käyttöympäristöä. Väärä valinta voi vahingoittaa työkalun lisäksi myös kiinnittimen ja jopa aiheuttaa henkilövahinkoja. Tässä on joitain yksityiskohtaisia ​​ohjeita:

Valitse vääntömomentin vaatimusten perusteella:

Pistorasian aseman koko liittyy läheisesti sen vääntömomentin kapasiteettiin. Matala-vääntömomentin kiinnittimille (kuten pienille ruuveille ja elektronisten laitteiden kiinnittimille) 1/4-tuumainen tai 3/8-tuumainen käyttöliitäntä on yleensä riittävä; Tämä täyttää vaadittavat toimintavaatimukset ottamatta liikaa tilaa. Keskipitkille tai korkean vääntömomenttien kiinnikkeille (kuten autojen runkopulteille ja muttereille suurilla koneilla) suositellaan 1/2-tuumaista käyttöpistorasiaa. tuumaa tai suurempia käyttöliittymää varmistaaksesi, että pistorasia ja kahva eivät rikkoisi liiallisen voiman vuoksi kiristymisen aikana.

Pistorasian koon valitseminen avaruusolosuhteiden perusteella:

Työympäristö on ratkaisevan tärkeä oikean pistorasian koon valitsemiseksi. Kun työskentelet suljetuissa tiloissa (kuten auton kojelaudan sisällä tai sähköjohdotuskanavissa), pienempi pistorasia (1/4-tuumainen) on helpompi käyttää pienemmän halkaisijan ja suuremman joustavuuden vuoksi. Päinvastoin, avoimissa tiloissa tai työskennellessäsi suurten koneiden kanssa, 1/2-tuumainen käyttöliitäntä voi saavuttaa suuremman vääntömomentin tuotoksen ja parantuneen käyttötehokkuuden. Käytännössä insinöörit valitsevat tyypillisesti sopivimman pistorasian koon kiinnittimen sijainnin ja ympäröivän tilan perusteella sokeasti välttääkseen suuremman pistorasian, joka voi aiheuttaa ongelmia.

Vältä ylikuormitusta:

Monet käyttäjät käyttävät yleensä vasaraa kahvaan tai lisäämään pidennystankoa vääntömomentin lisäämiseksi, mutta tämä käytäntö voi helposti rikkoa pistorasian neliön tai kahvan ja jopa vahingoittaa kiinnitystä. Varsinainen testaus on osoittanut, että 1/2-tuumaiset asemisketkit sopivat paremmin kiinnittimien kiristämiseen. 1/2-tuumaiset käyttöliitteet ovat turvallisimpia, kun niitä käytetään nimellismomentin alueella. Vääntömomentin ylittäminen lisää merkittävästi työkaluvaurioiden riskiä. Turvallisuuden varmistamiseksi tarttuu tiukasti pistorasiavaimen käsikirjassa merkittyjä vääntömomentti -alueita.

Vastaava kiinnittimen vahvuus:

Pistorasian lujuuden on vastattava kiinnittimen voimakkuutta. Korkean lujuuden pultit (kuten luokka 8, luokka 10 tai 12 pisteen mutterit) vaativat korkean lujuuden pistorasian kiristyessä. Muuten, jopa tukevalla kahvalla, neliöpää voi murtua keskittyneestä voimasta. Tavallisissa teräspultteissa 1/2-tuumainen käyttöliitäntä on riittävä; Kupari- tai alumiinikiinnittimissä voidaan käyttää 1/4-tuumaista tai 3/8-tuumaista pistorasiaa, joka estää ylikuormitus- ja kiinnitysvaurioita.

Harkitse kahvan pituutta ja vipuvaikutusta:

Kahvapistokkeen pituus vaikuttaa suoraan vipuvaikutukseen toiminnan aikana. Liian lyhyt kahva ei välttämättä tarjoa riittävää vääntömomenttia, kun taas liian pitkä kahva voi vahingoittaa pistorasiaa tai kiinnitystä liiallisen vääntömomentin vuoksi. Siksi, kun valitset pistorasian, varmista, että kahvan pituus on sopiva, mikä mahdollistaa helpon kiristymisen ilman ylikuormitusta.

Reaalimaailman sovellusesimerkki

Autoteollisuuden korjaus: Moottorilohkopultteihin ja rungon jousituspultteihin käytetään 1/2 1/4-tuumaisia ​​asemislippuja, sytytystulpat ja akkujen kiinnityspultteihin käytetään 3/8-tuumaisia ​​pistorasioita ja kojelaudan elektroniikan asentamiseen käytetään 1/4-tuumaisia ​​pistorasioita.

Mekaaniset laitteiden kokoonpanot: Suurten koneiden korkean lujuuden pultit vaativat usein 1/2 tuuman tai suurempia pistorasioita, kun taas pienet ruuvit ohjauslaatikoissa voivat käyttää 1/4-tuumaisia ​​pistorasioita.

Kodinkorjaus: Huonekaluissa tai polkupyöräkokoonpanossa käytetään usein 3/8-tuumaisia ​​asemislippuja, koska niitä on helppo käyttää manuaalisesti ja tarjota kohtalainen voima.

Oikean pistorasian koon valitseminen ei vain paranna toiminnan tehokkuutta, vaan myös pidentää työkalujen ja kiinnittimien käyttöikää ja minimoi turvallisuusriskit.
